768V及960V船用電池系統

基本信息

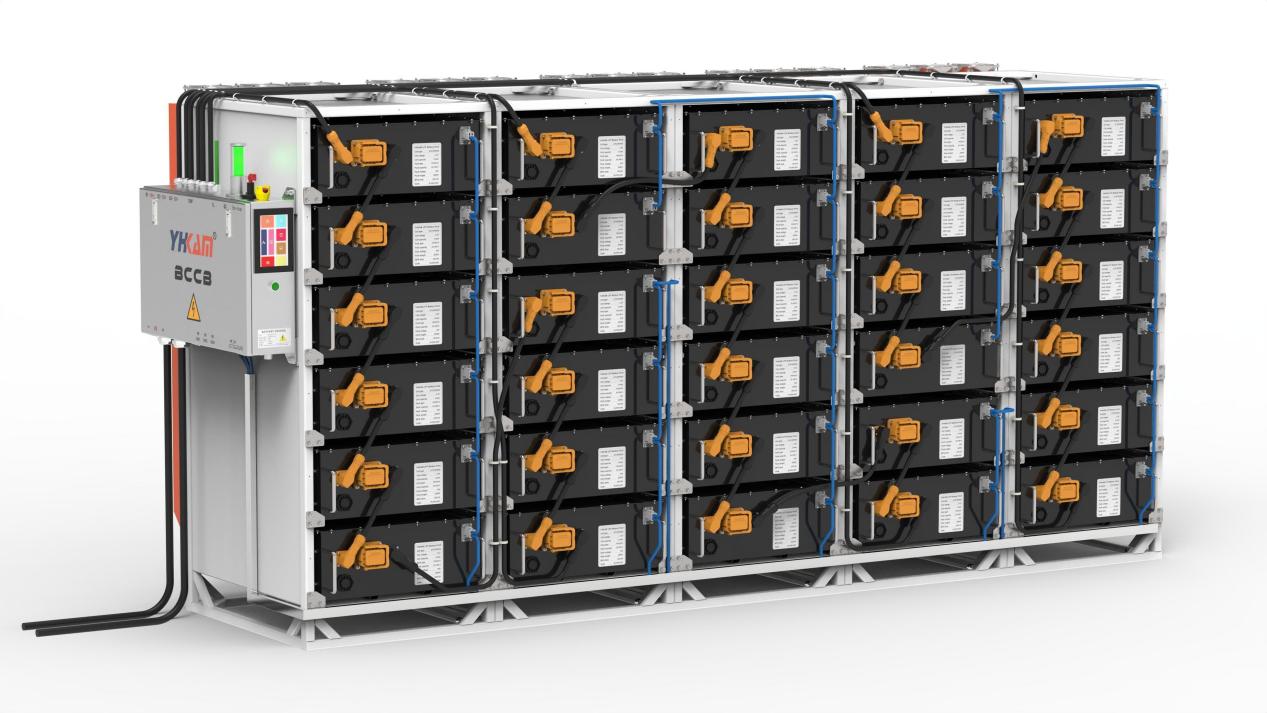

公司研發生產的船用電池系統設計，綜合考慮了船艙的艙門尺寸限制、船艙內高度、艙板承重量等因素，設計了4列3簇768V系統、5列3簇960V系統兩種相互通用的電池組產品，可靈活應用于不同電壓等級的船舶上。每一個電池架的結構尺寸完全一致，可靈活地在船艙內進行快速組裝，且采用同款電池簇集成控制箱（BCCB）。電池架后方安裝有風罩與小型風機，可在風罩內形成負壓環境，通過強制對流帶走電池包箱體表面的熱量，從而實現電池簇的溫度調節。根據船舶不同的容量需求，船艙內可安裝多組電池系統。
根據用戶的不同需求，6000噸或以上的船舶采用2或4組，電量為1808kW·h或3616kW·h,按照8節的航速計算，續航里程約66或130km（未計入輔助用電）或維持24小時以上的停泊用電時間。
電池系統是安裝在船艙里的鋰電池儲能裝置，其功能如下：

• 為船只在港口停泊時提供所有的電能供應：如空調、照明、水泵以及其他儀器設備和生活用電。
• 該系統設計具有Hybrid混合動力功能，在船舶進出港口時提供純電動8節航速的動力，顯著降低了油耗、噪音和排放，并改善船員的工作環境。根據數據量化分析，應用在短距離航程的5000-10000噸排水量的船舶上，綜合節油率可達15%以上。
• 在有外部電源（如我司3.18MWh儲能充電站）充電的條件下，船舶綜合節油率可達30％以上。

認證

CCS中國船級社及法國BV船級社認證

產品特點

• 768V電池系統（通常應用于5000噸或以下的船舶） 設計4列3簇為一組，每簇為8個電池包串聯，標稱電壓為768 V(電壓工作范圍為670~847V)。電池包采用1P30S配置，搭載314Ah電芯。單簇電量為241kW·h，3簇一組電量為723kW·h。 根據用戶的不同需求，5000噸或以下的船舶采用2或4組，電量為1446或2892kW·h,按照8節的航速計算，續航里程約66或130km（未計入輔助用電）或維持24小時以上的停泊用電時間。

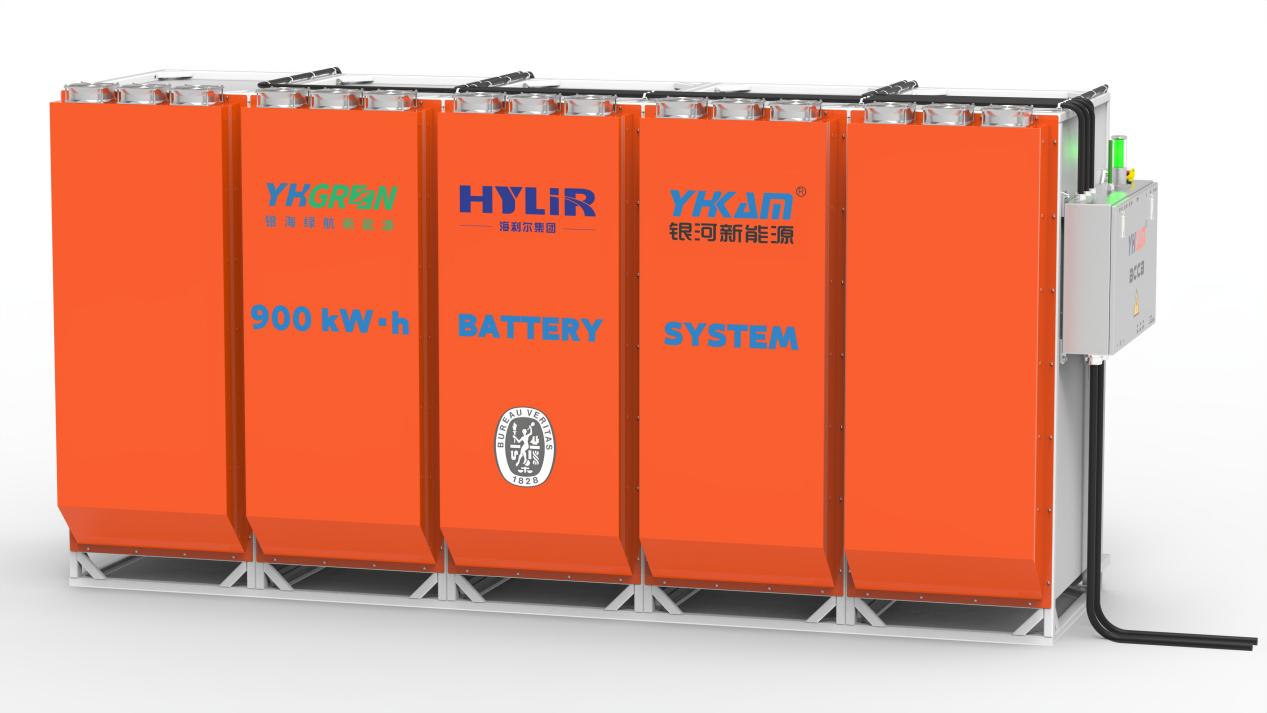

• 960V電池系統（通常應用于6000噸及以上的船舶，包括近海貨輪）。 設計為5列3簇為一組，每簇為10個電池包串聯，標稱電壓為960 V(電壓工作范圍為840V～1060V )。電池包采用1P30S配置，搭載314Ah電芯。單簇電量為301.44 kW·h，3簇一組電量為904kW·h。

適用場景

用途

用于1000-10000噸級內河貨柜船儲能，可根據續航要求設計容量靈活組合的電池簇產品。

市場

歐洲（荷蘭：阿姆斯特丹至鹿特丹港口內河航道貨物運輸）、中國（京杭大運河內河航道貨物運輸、洞庭湖采砂船項目等）

規格參數

項目	768V參數	960V參數
船舶直流電壓等級	768V	960V
工作電壓范圍	670~847V	840-1060V
單個電池簇的電池PACK方案	8個電池PACK	10個電池PACK
單個電池簇的標稱能量	241 kWh	301.44 kWh
3個電池簇（為一組）的標稱能量	723 kWh	904 kWh
不同組合的標稱能量范圍 （每3簇為一組）	1組：723 kWh 2組：1446 kWh 3組：2169 kWh 4組：2892 kWh	1組：904 kWh 2組：1808kWh 3組：2712kWh 4組：3616kWh
用途	5000噸或以下的船舶；每艘船可以根據不同的要求和安裝體積采用1/2/3/4簇	6000噸或以上的船舶；每艘船可以根據不同的要求和安裝體積采用1/2/3/4簇

常見問題

768V和960V船用電池系統有什么區別？

768V和960V船用電池系統的主要區別在于：

• 結構設計 768V系統采用4列3簇設計，960V系統采用5列3簇設計
• 應用船舶 768V系統通常用于5000噸以下船舶，960V系統用于6000噸以上船舶
• 電壓范圍 768V系統工作電壓為670~847V，960V系統為840~1060V
• 電池配置 768V系統每簇8個電池包串聯，960V系統每簇10個電池包串聯

為什么選擇768V及960V船用電池系統？

選擇我們的768V及960V船用電池系統有以下幾個重要原因：

• 雙重認證 通過CCS（中國船級社）和BV（法國船級社）認證，品質可靠
• 靈活配置 可根據船舶噸位和續航要求選擇768V或960V系統，支持多種組合
• 高效節能 混合動力設計可節省15%以上燃油消耗，配合岸電充電可達30%
• 綠色環保 零排放純電航行，顯著降低噪音污染
• 智能溫控 強制對流風冷，配備風罩和風機，確保電池系統穩定運行

這套電池系統在惡劣環境下表現如何？

我們的768V及960V船用電池系統具有出色的環境適應性：

• 船舶環境適應性 專為船舶運行環境設計，適應潮濕和鹽霧環境
• 寬溫工作范圍 智能風冷系統確保在各種溫度條件下穩定運行
• 結構堅固 合理的電池架設計，能夠承受航行中的震動和沖擊
• 安全可靠 多重保護機制，確保極端條件下的安全運行

如何維護這套電池系統？

768V及960V船用電池系統維護簡便：

• 模塊化設計 電池簇可快速拆卸，便于維護和更換
• 智能監控 配備BCCB電池簇控制盒，實時監控電池狀態
• 低維護成本 成熟的鋰電池技術，維護頻率低，使用壽命長
• 專業技術支持 我們提供全面的技術支持和維護服務

電池系統的續航能力如何？

根據船舶噸位和配置，我們的電池系統提供出色的續航能力：

• 典型續航 標準內河貨船在正常工況下可續航60-150公里
• 容量可定制 系統容量可根據具體航線要求調整
• 快速充電 支持快速充電，顯著減少港口周轉時間
• 續航優化 智能能量管理系統，最大化運行時間
